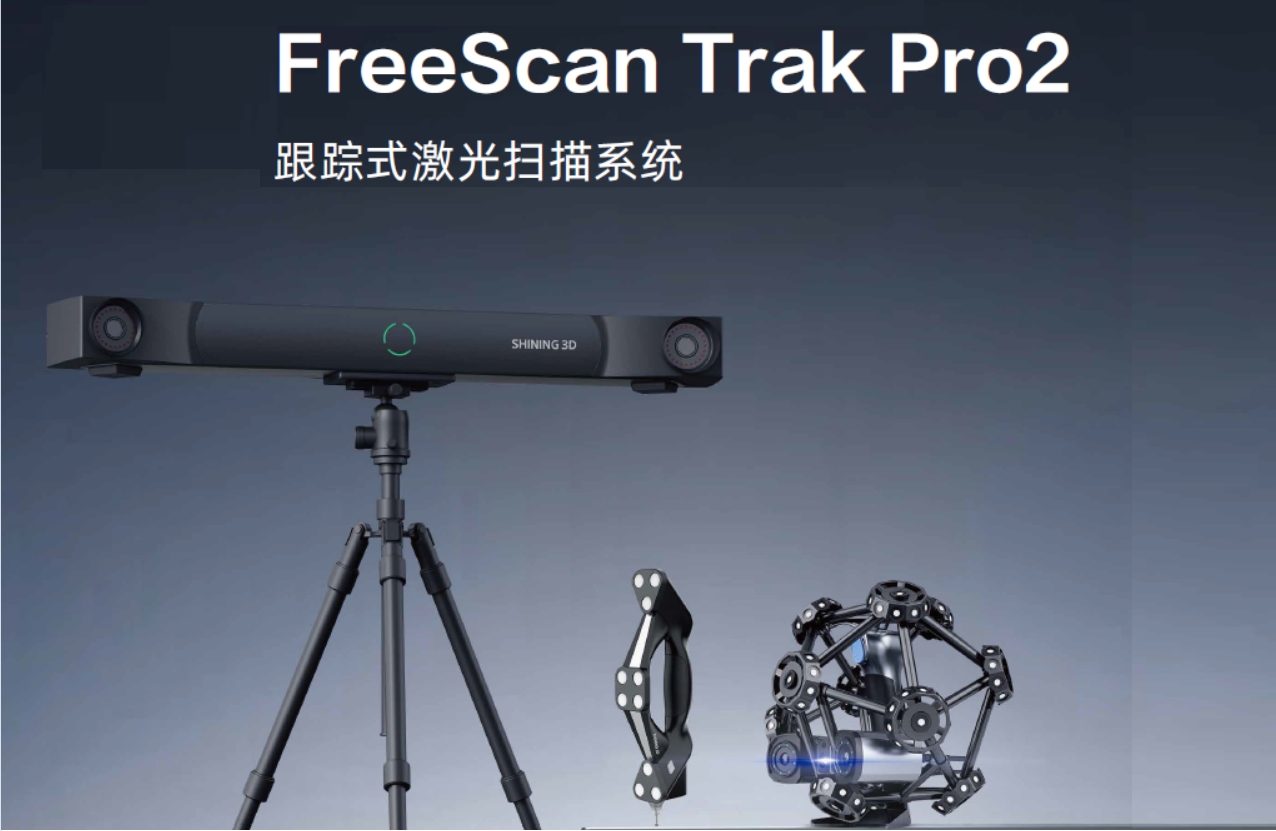

FreeScan Trak Pro2 跟踪式激光三维扫描系统
FreeScan Trak Pro2跟踪式激光三维扫描系统延续了FreeScan Trak Pro高精度且重复性精度稳定、无需贴点等优势，并在扫描效率上进行了大幅提升，共计58条蓝色激光线，扫描速度最高可达368万次/秒，能够快速、轻松获取大中型样件完整准确的三维数据。适用于汽车工业、轨道交通、能源领域等制造业的中大型三维扫描静态/动态场景。
*此数据为TE25扫描仪对应参数。
产品特点

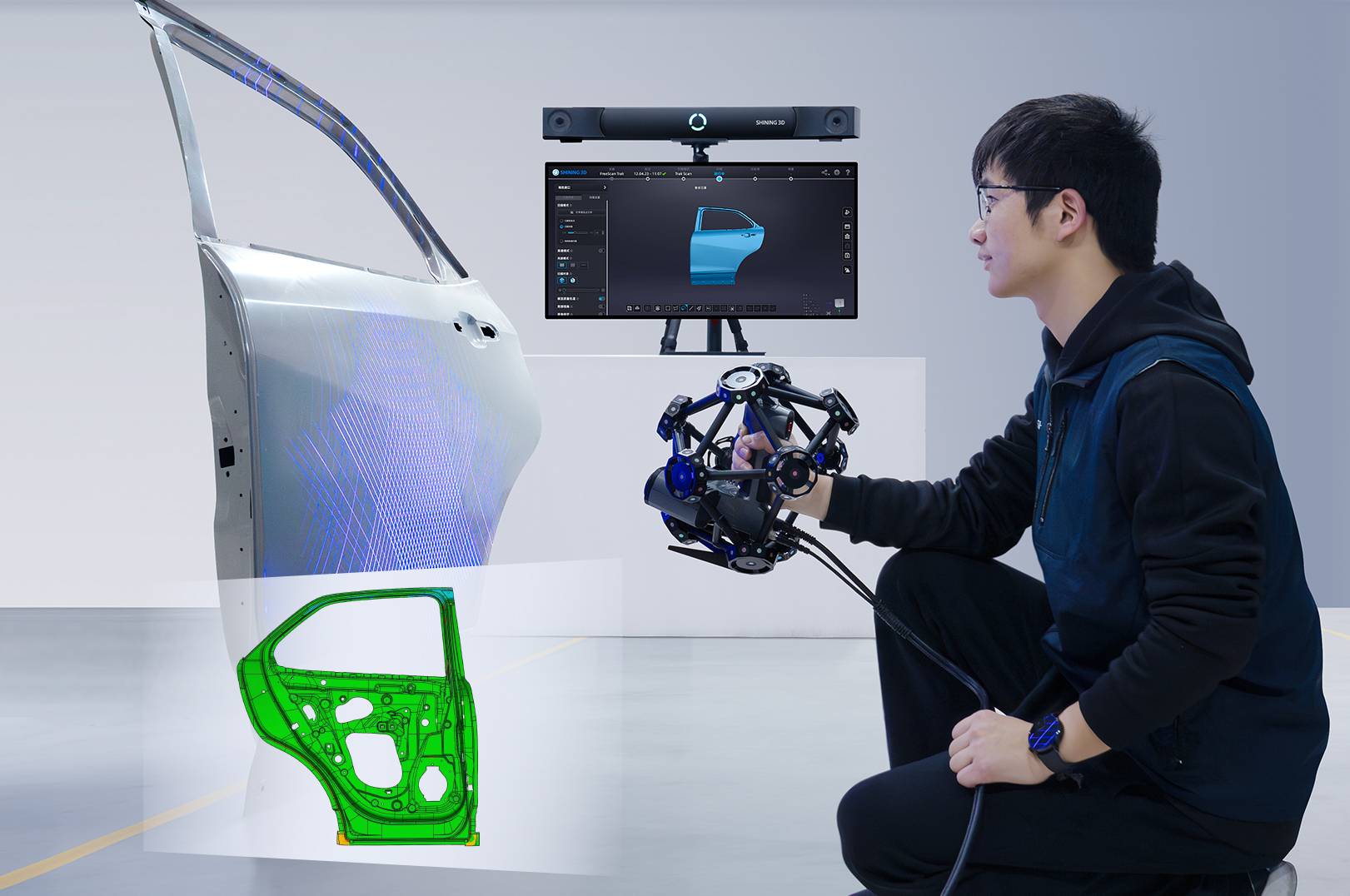

动态追踪，无需贴点
系统可实时跟踪定位扫描头，不受相对位置移动/震动影响。
高精度，且高精密度
精度0.023mm且重复性精度稳定，结果准确可靠，满足工业测量需求。

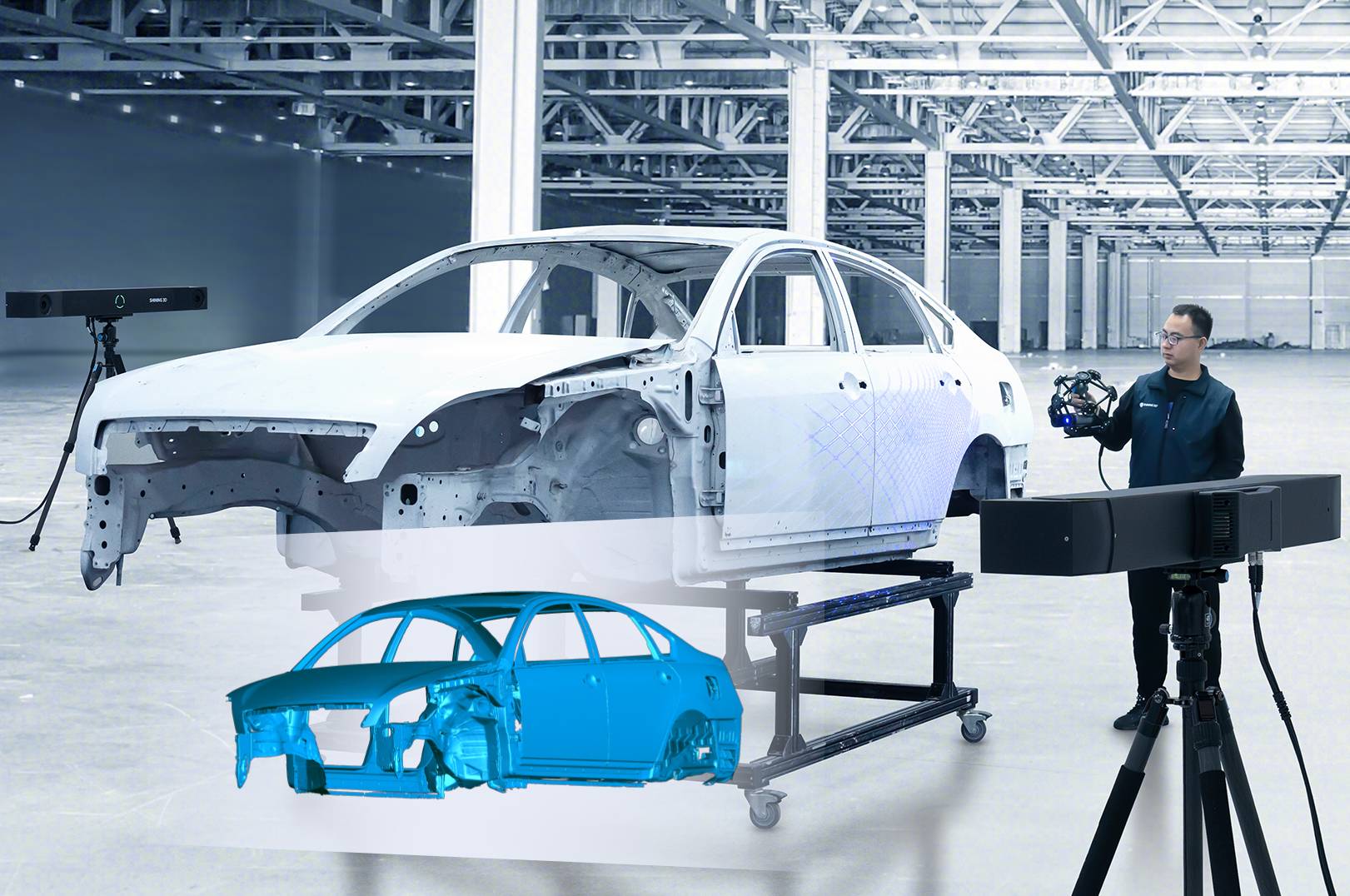

快速扫描，高效高质
50条交叉蓝色激光线快速扫描，扫描速度最高可达368万点/秒。
*此数据为TE25扫描仪对应参数。

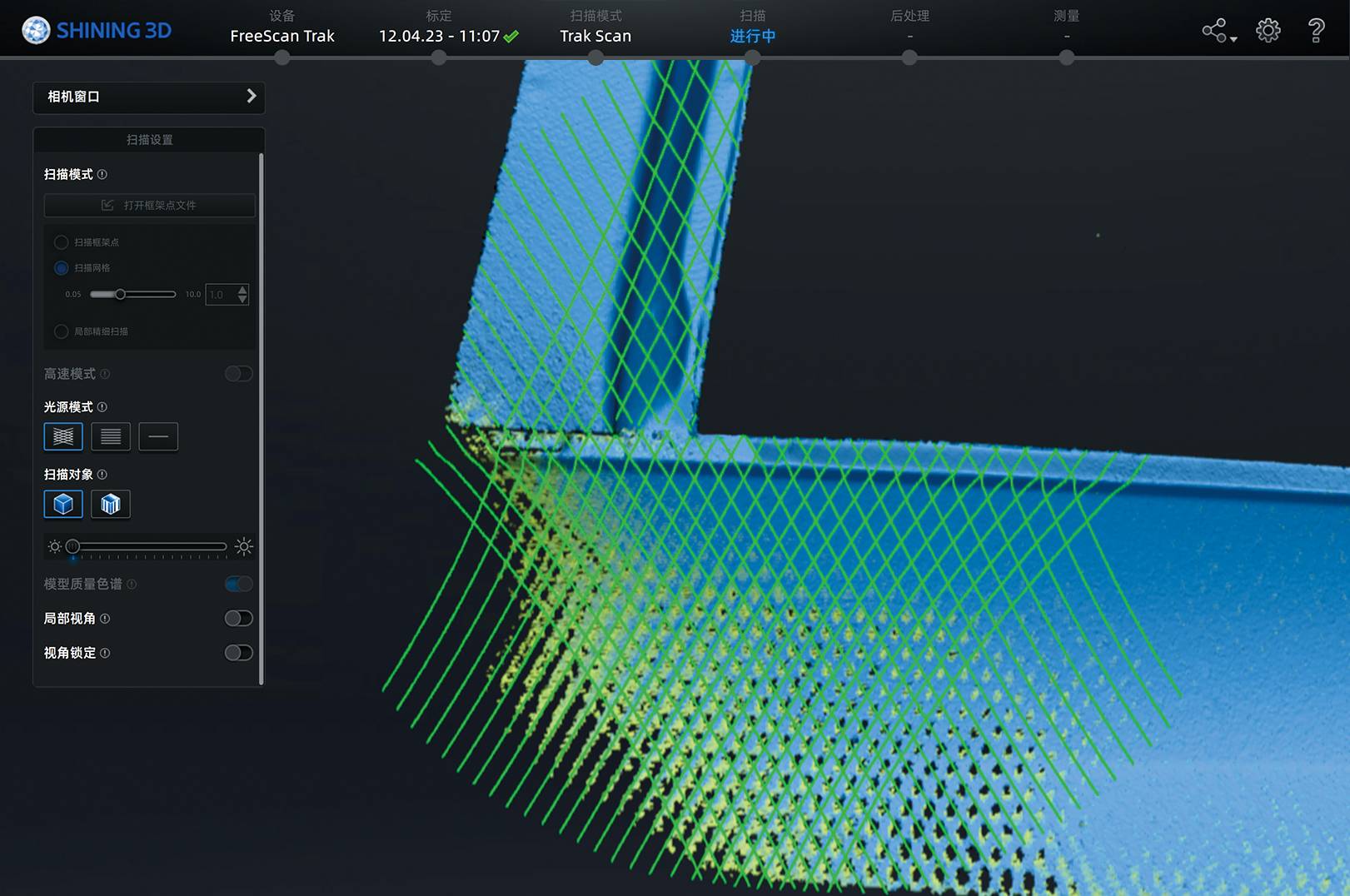

精细扫描，还原细节
7条平行蓝色激光线精细扫描，轻松获取工件的完整细节数据。

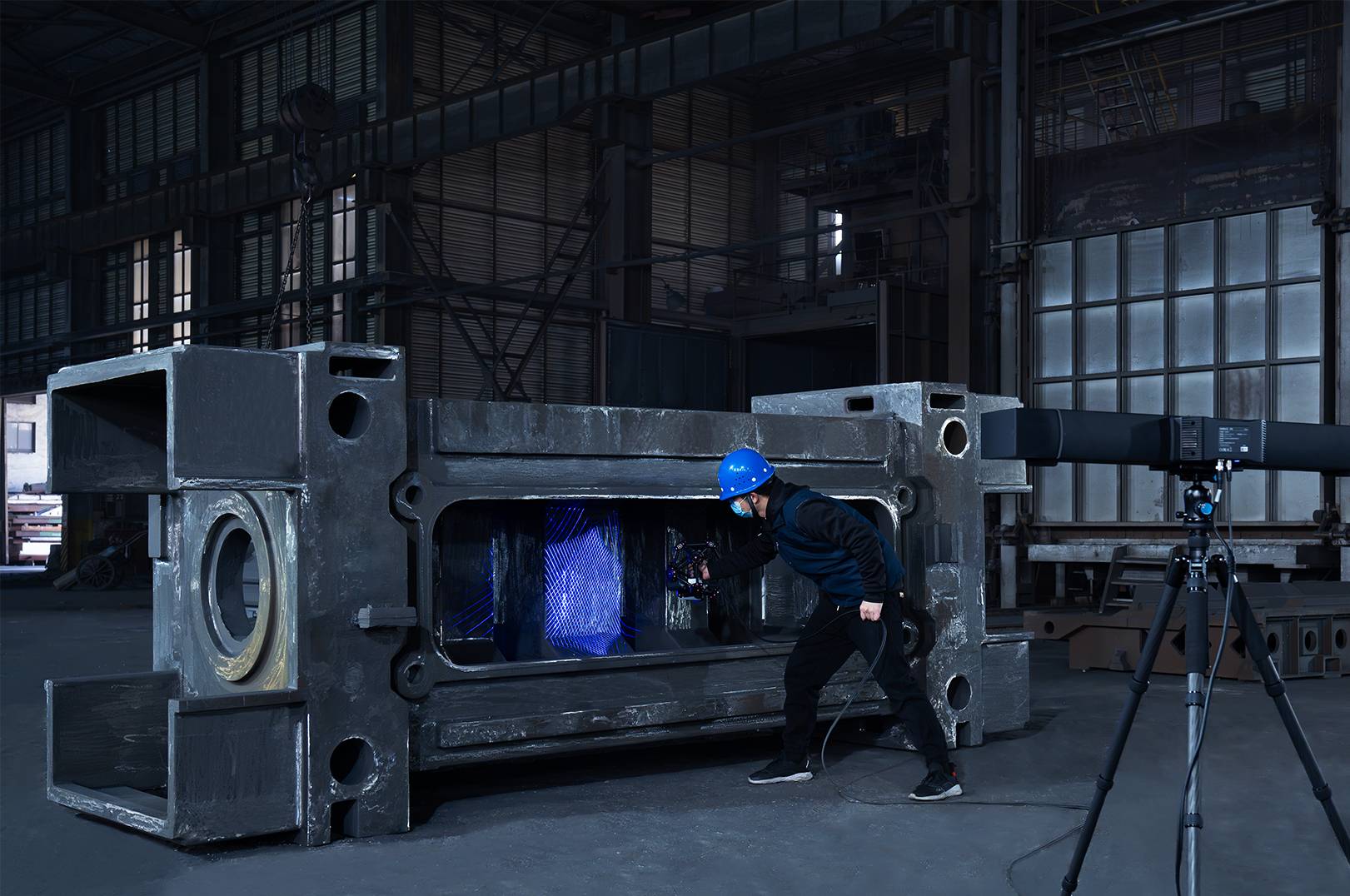

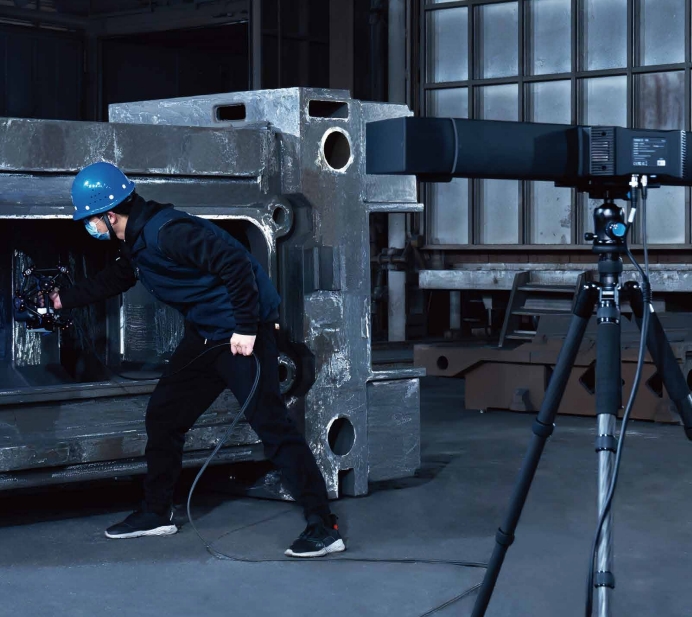

混合模式，灵活高效
支持光学追踪/标志点拼接双模式，不同场景灵活切换，高效获取数据。

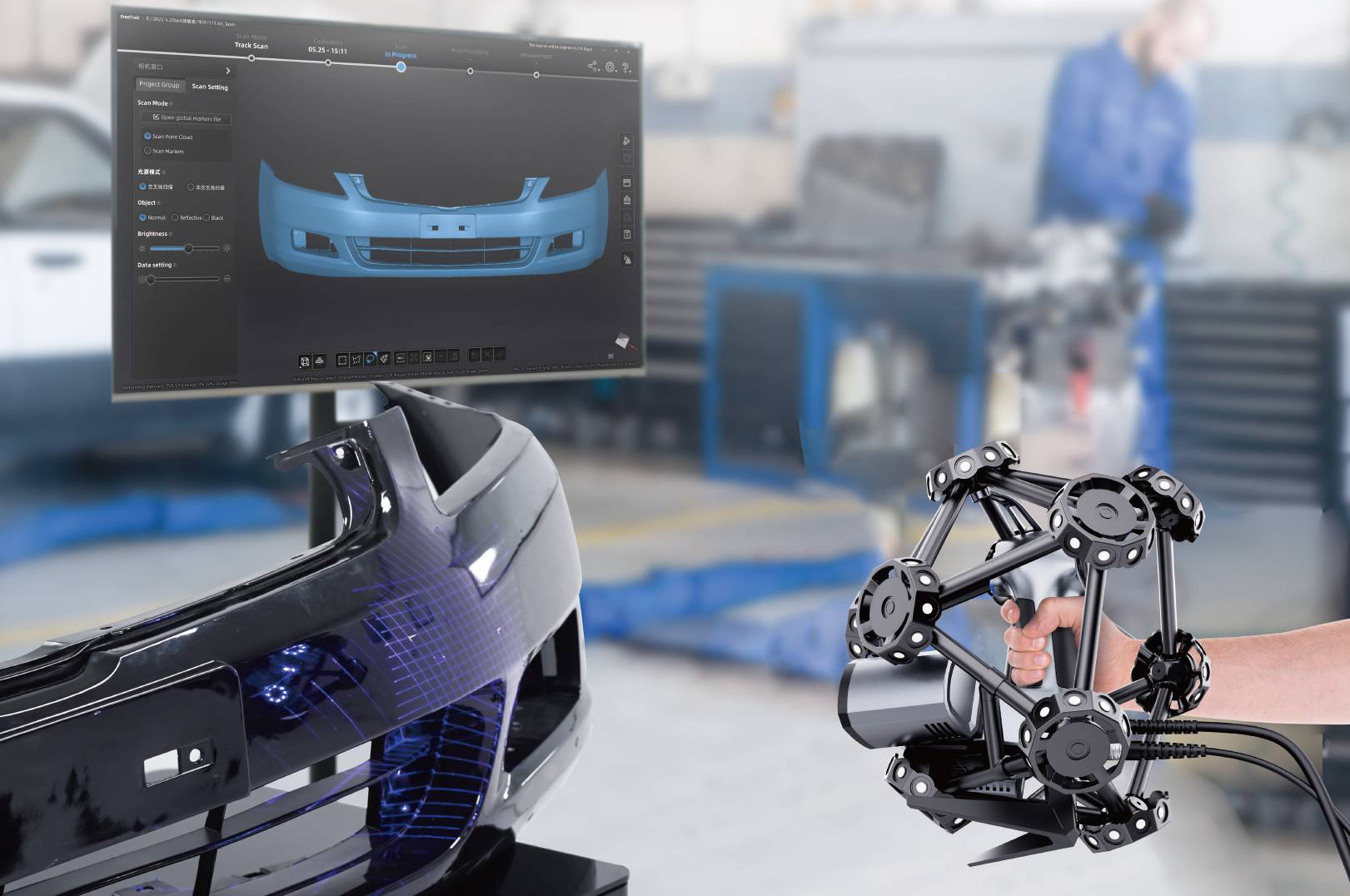

实时网格所见即所得
扫描过程中，数据以实时网格呈现，节省点云封装时间，快速导出stl数据。

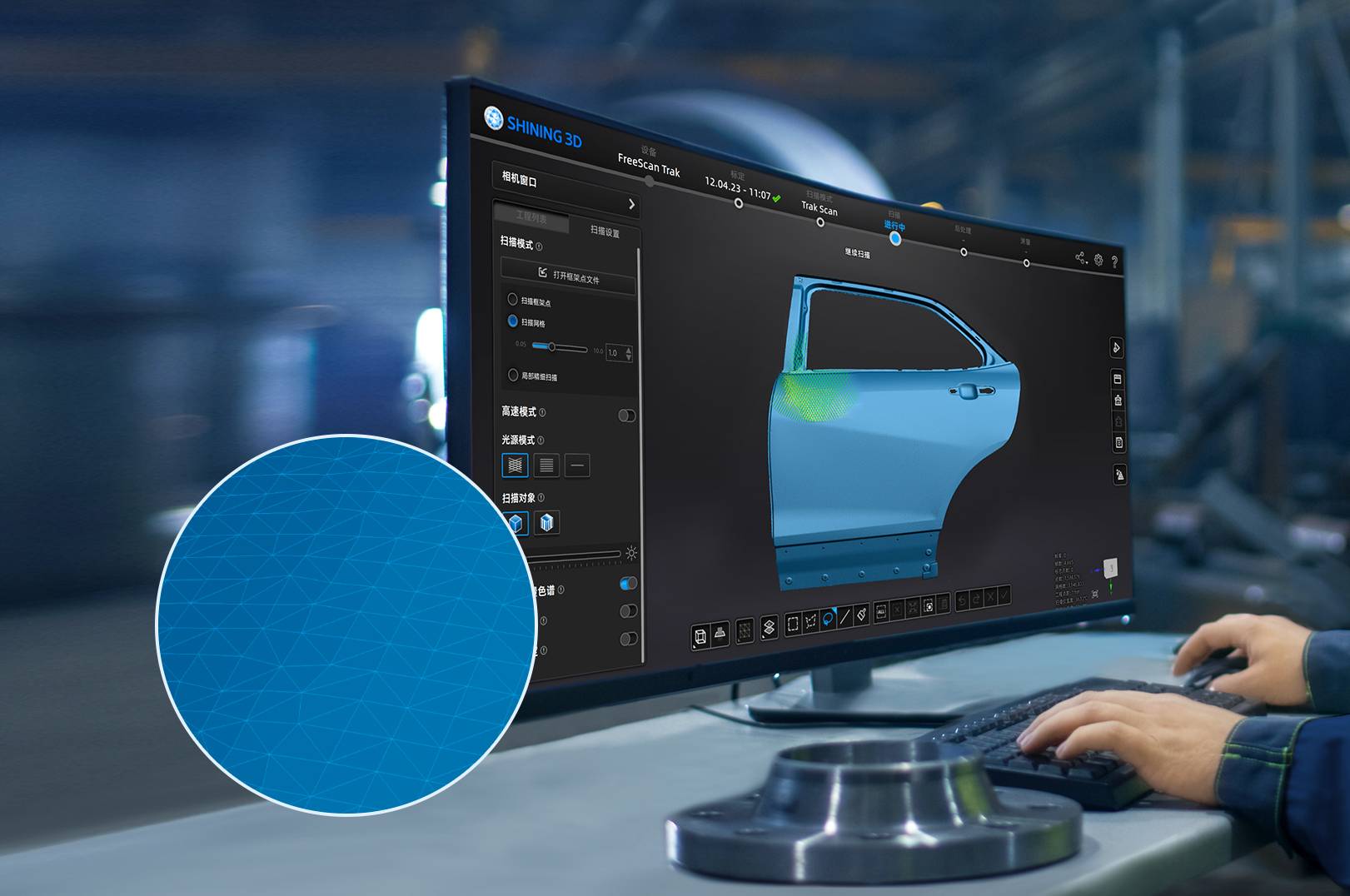

质量色谱，简洁明了
质量色谱清晰展示数据获取完整度，引导式软件简洁易用且可在线更新。
规格参数
| 产品名称 | FreeScan Trak Pro2 跟踪式激光三维扫描系统 | |||
| 产品型号 | FreeTrak跟踪仪 | TE19扫描仪 | TE25扫描仪 | FreeProbe光笔 |
| 精度* | 最高0.023 mm | 最高0.025 mm | ||
| 体积精度(基于工作范围) | 10.4 m3（距离跟踪仪3.5m）：0.060 mm； 18 m3（距离跟踪仪4m）：0.072 mm | |||
| 空间点距 | 0.01 mm - 10 mm（可调） | |||
| 分辨率 | 最高0.01 mm | |||
| 扫描速度 | 2,800,000 次/秒 | 3,680,000 次/秒 | 100 次/秒 | |
| 扫描幅面 | 650 mm x 580 mm | |||
| 扫描景深 | 400 mm | |||
| 样件尺寸范围(推荐值) | 0.1 ~ 10 m | |||
| 设备重量 | 7.2 kg | 1.47 kg | 1.47 kg | 0.5 kg |
| 设备尺寸 | 1079 mm x 237 mm x 110mm | 281 mm x 283 mm x 290 mm | 281 mm x 283 mm x 290 mm | 70 mm x 150 mm x 340 mm |
| 光源类型 | 红外LED光源 | 38条交叉激光线，7条平行激光线，1条单线 | 50条交叉激光线，7条平行激光线，1条单线 | |
| 激光等级 | 蓝色激光Class ll（人眼安全） | |||
| 基准工作距 | 300 mm（精细扫描 200 mm） | |||
| 网络标准 | USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab | |||
| 输出格式 | .stl、.asc、.3mf | |||
| 操作温度范围 | -10°C - 40°C | |||
| 操作湿度范围（非冷藏） | 10% RH - 90% RH | |||
| 电脑优选配置 | 系统：Win10及以上（专业版），64位；显卡：NVIDIA系列，RTX 4090；显存：16 GB；处理器：Intel i7-13700h及以上；内存：≥64 GB | |||
*FreeScan系列产品 ISO 17025 认证：基于JJF1951-2021。基于可追踪球体直径测量数据对探测误差性能进行评估，在工作范围内基于可追踪长度标准件从多视角方向进行测量，来评估球体间距误差。可通过集成或内置摄影测量获取体积精度进一步优化的数据。
