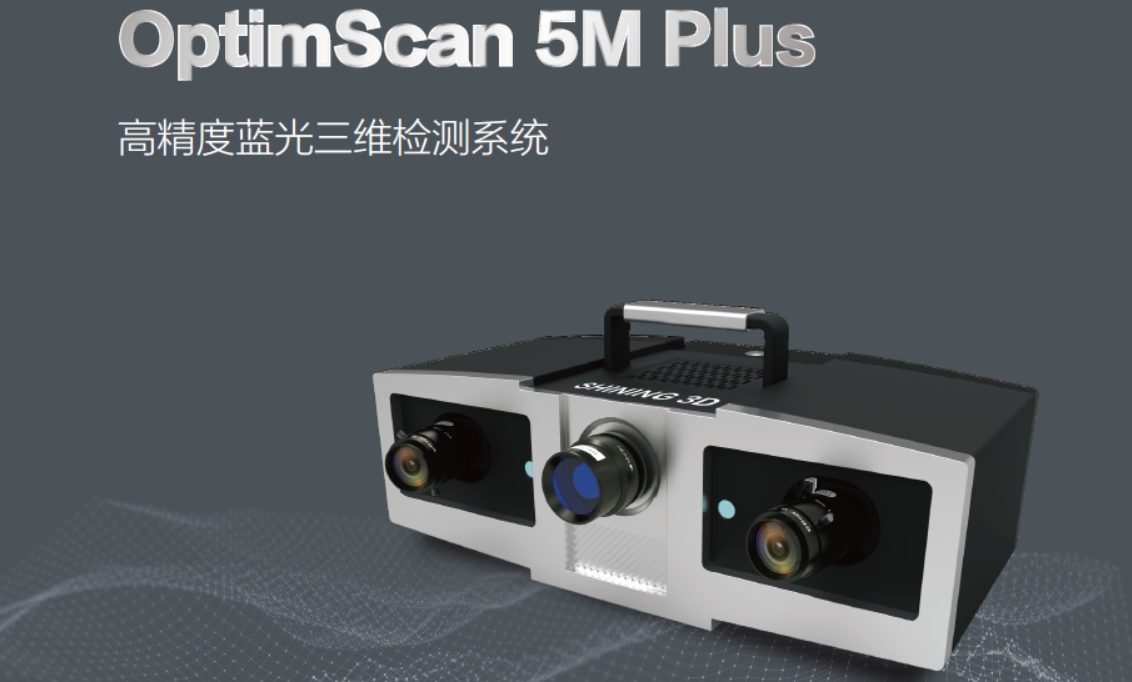

OptimScan 5M Plus 计量级高精度蓝光三维扫描仪

OptimScan 5M Plus采用窄带蓝光光源，高分辨率工业镜头确保了精细的扫描效果，以及光顺的数据质量。设备提供三组高分辨率工业镜头，可根据型号不同而更换，精度稳定且操作简单。

广泛应用于逆向设计、质量检测及质量控制等场景。

产品特点

高分辨率

采用高分辨率的蓝光高速高精密数字型投影模块，光源抗干扰性强，可有效避免外部环境影响，适用范围更广。

高精度

扫描精度最高可达5 µm；
具有环境震动检测功能，有效保证数据质量和精度稳定性。

多范围扫描

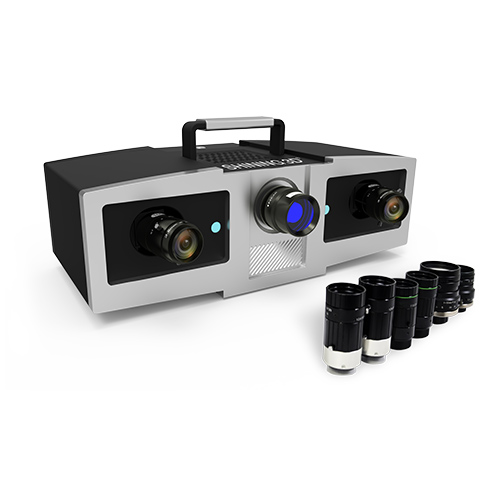

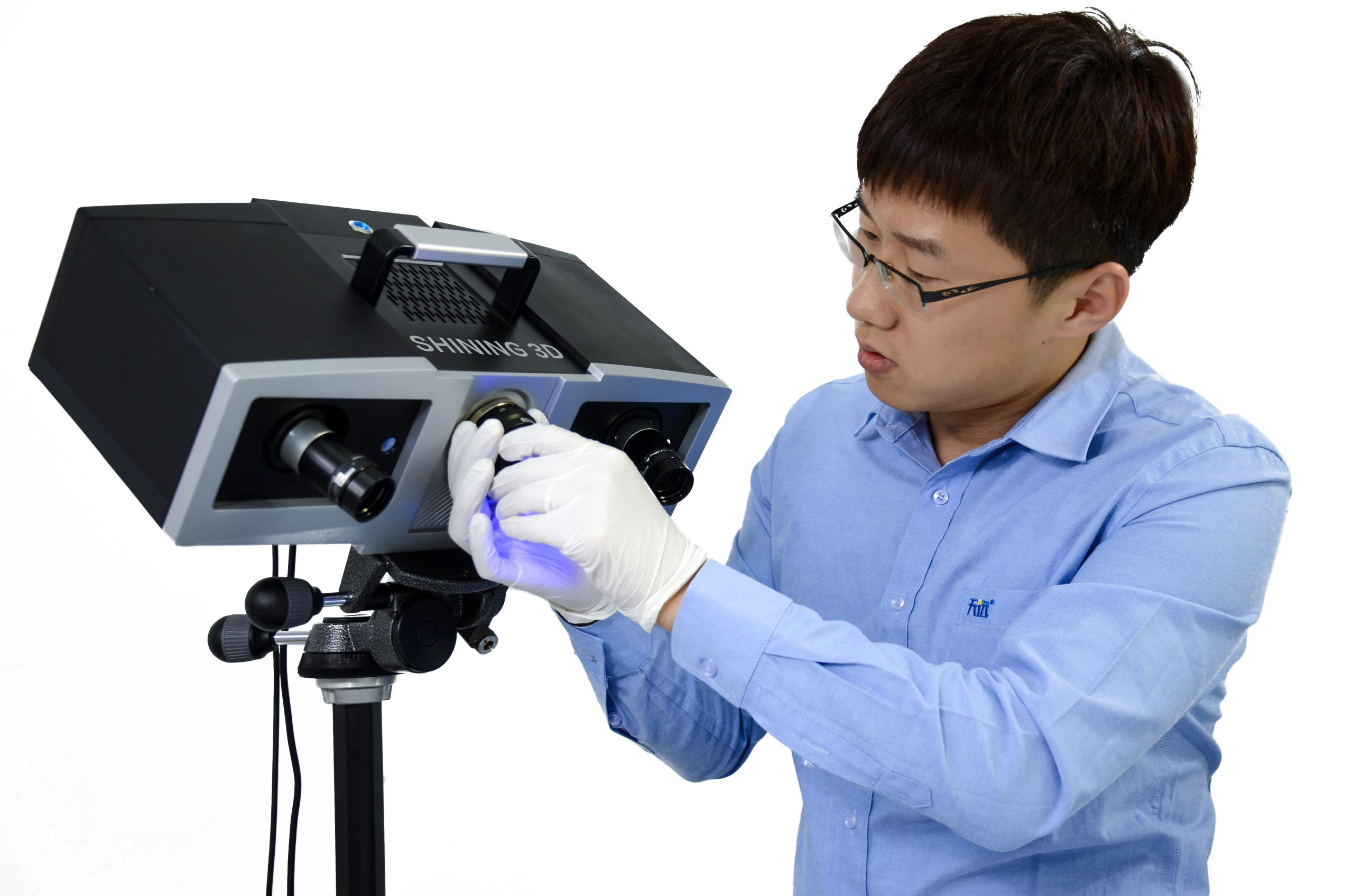

通过更换不同焦距的镜头，实现扫描范围的切换，保证更精细的扫描效果；
不同扫描范围工作距离一致，无需人工调节。

自动调节参数

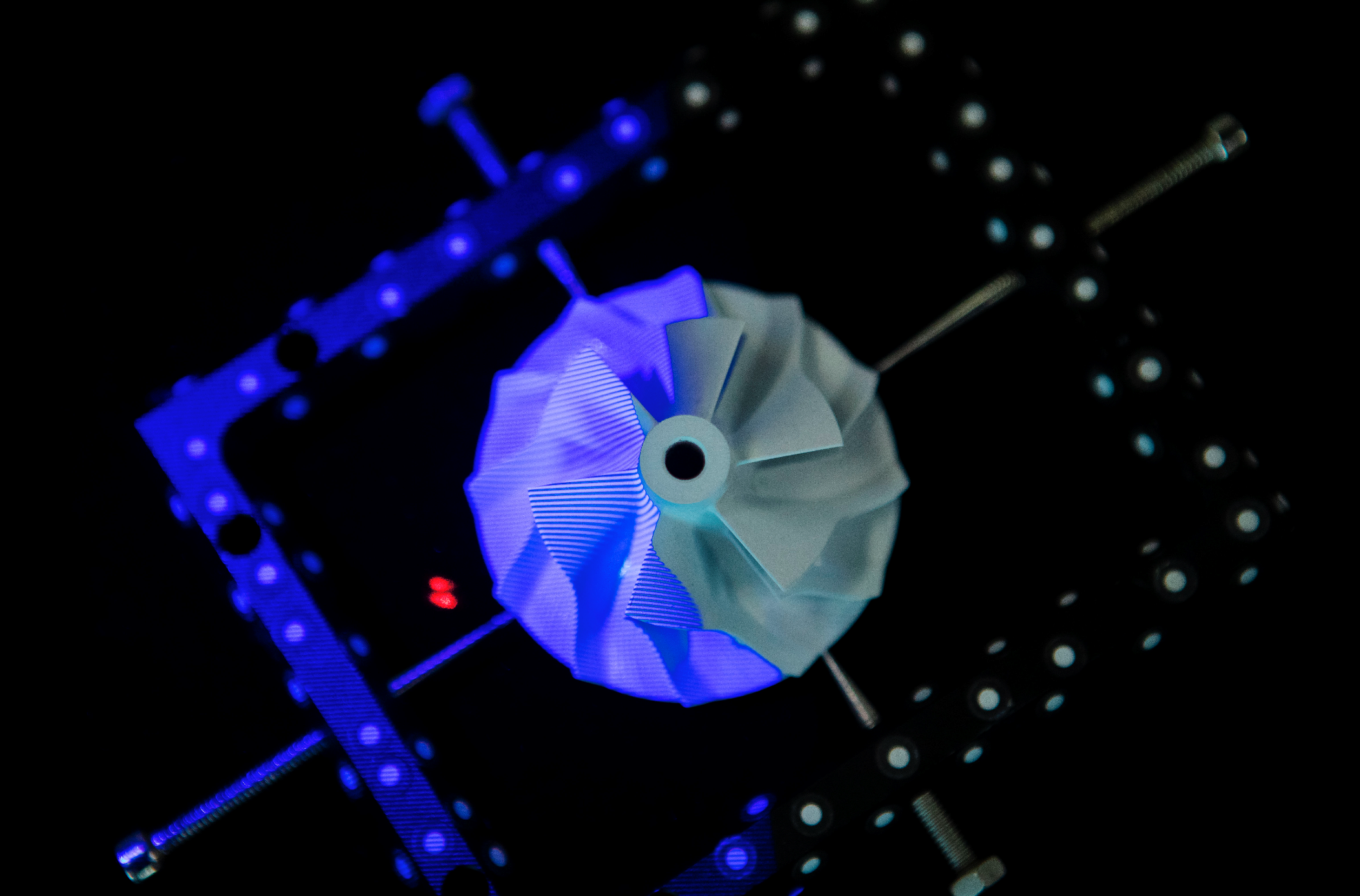

设备在扫描过程中，可自动调节曝光参数及光栅机亮度，极大地提高了扫描反光物体的性能。

一键式整合模块功能

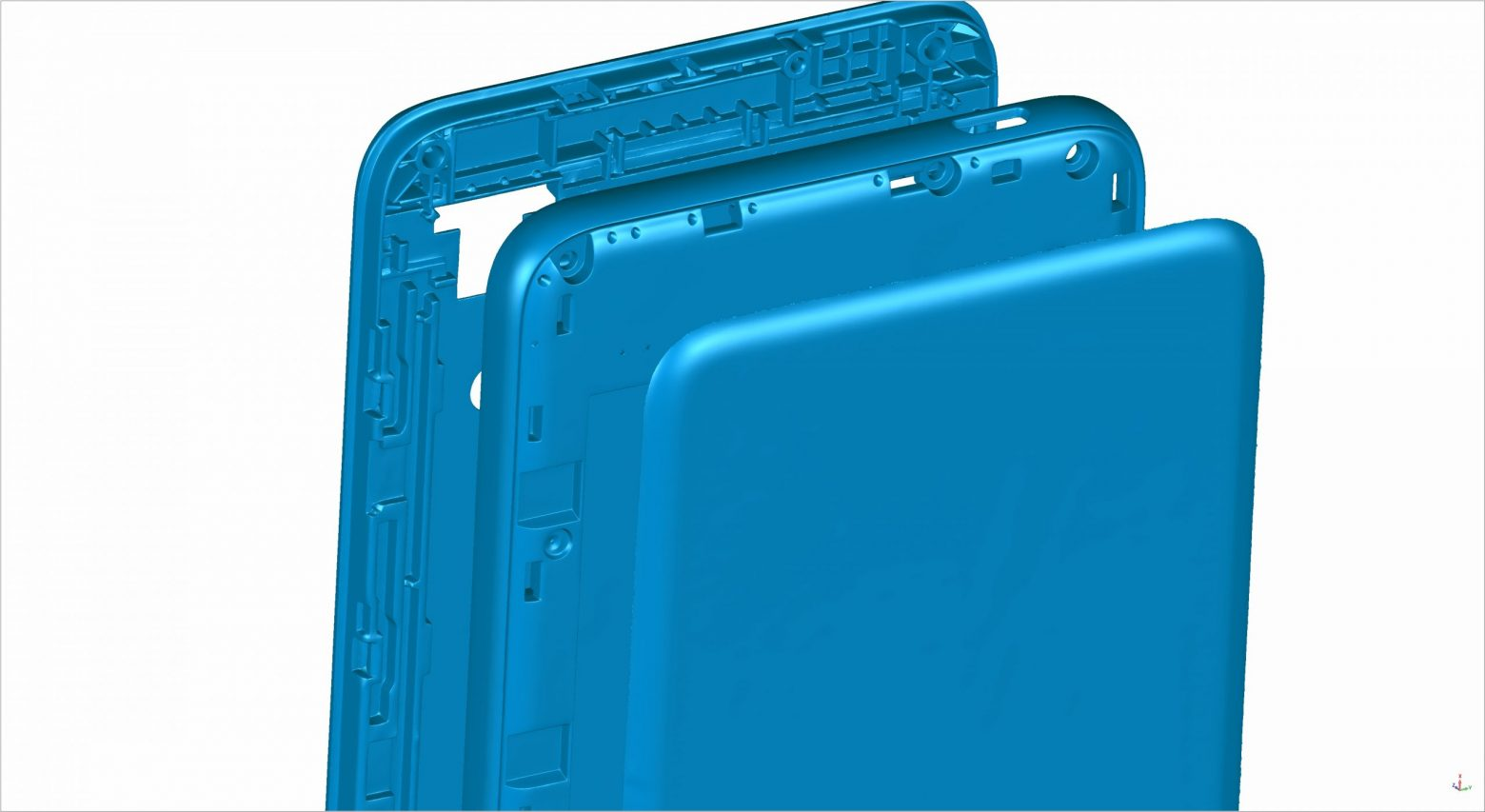

系统整合“一键式”全自动标志点拼接模块与GREC全局误差控制模块功能，有效降低拼接误差，呈现高精细度的优质数据。

产品型号	OptimScan 5M Plus 400	OptimScan 5M Plus 200	OptimScan 5M Plus 100
单面测量范围	400 mm x 300 mm	200 mm x 150 mm	100 mm x 75 mm
精度*	0.015 mm	0.01 mm	0.005 mm
平均点距	0.16 mm	0.08 mm	0.04 mm
基准工作距	560 mm
传感器	2 × 500万像素
光源类型	蓝光LED
扫描速度	≤1.5 s
扫描方式	非接触拍照式
数据输出格式	导出结果为ASC，STL等格式，数据输出接口广泛，测量结果可与 NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks等主流三维软件进行数据交互
工作温度	0°C ~ 40°C
工作湿度	10% RH ~ 90% RH
测头重量	6.8 kg
外形尺寸	435 mm x 300 mm x 200 mm
电脑配置要求	操作系统：Win10及以上（专业版），64位； CPU：Intel Core™ i7-11700 或以上；显卡：NVIDIA RTX 3060 或以上；内存：32 GB 或以上；显存：6 GB 或以上

*OptimScan系列产品 ISO 17025 认证：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分标准。基于可追踪球体直径测量数据，对探测误差性能进行评估。在工作范围内，基于可追踪长度标准件，从固定位置视角进行测量，来评估球体间距误差。
