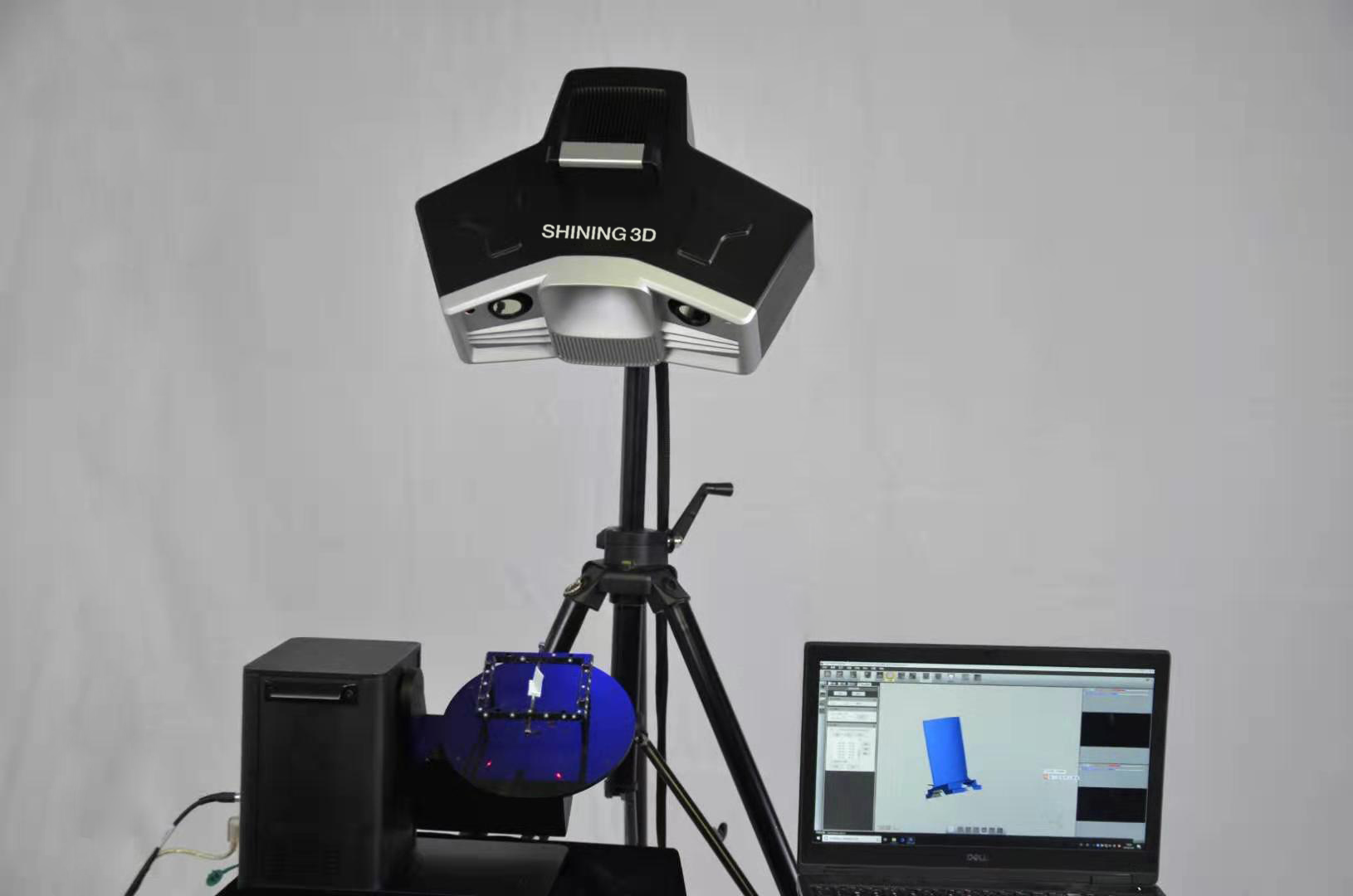

OptimScan 9M 计量级高精度蓝光三维扫描仪

搭载890万像素相机，可获取物体表面高精细度特征。设备采用窄带蓝光光源，抗干扰性强。模块化镜头设置，可以实现不同测量范围的快速切换，以适应多种高精度测量需求。高性能的硬件模块以及功能强大的三维重建算法，实现了计量级别的检测需求。可满足智能制造、轨道交通、模具行业等领域的应用需求。

产品特点

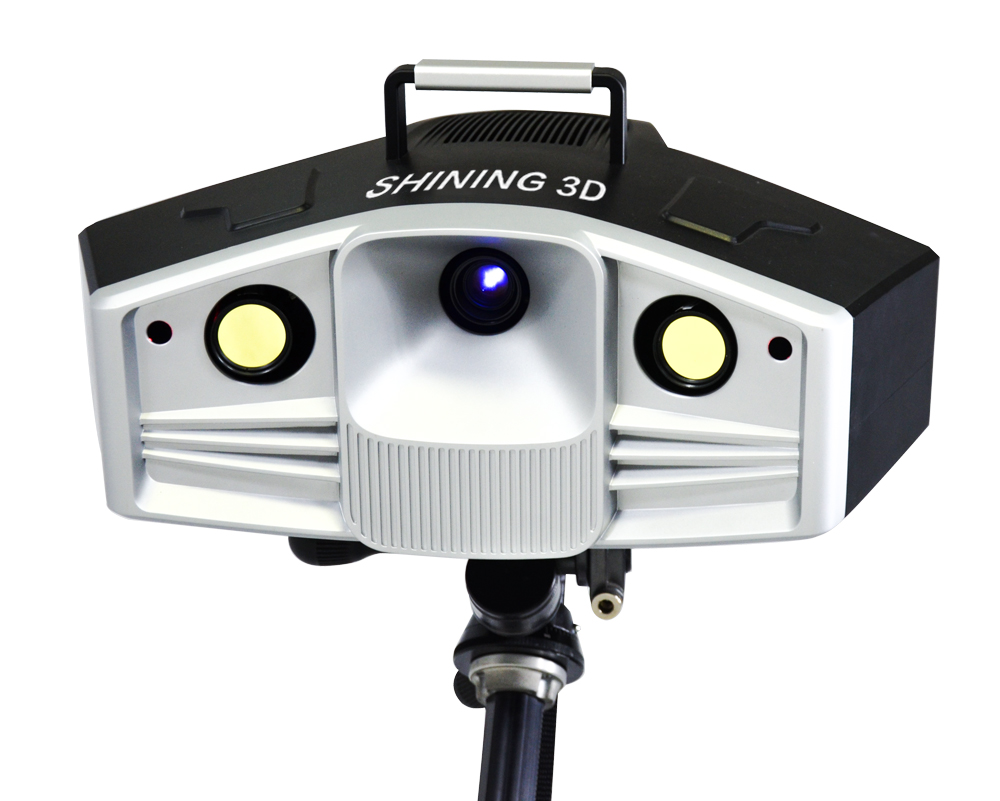

全新外观

全新外观和内部结构设计，保证了内部光学电子部件的稳定性；镜头已依据国际标准IEC 60068-2-6进行了振动测试。

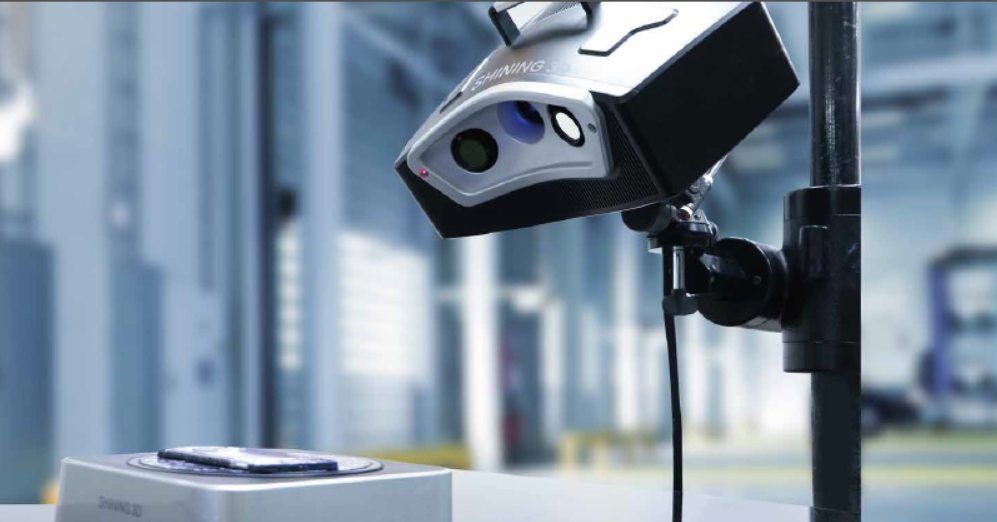

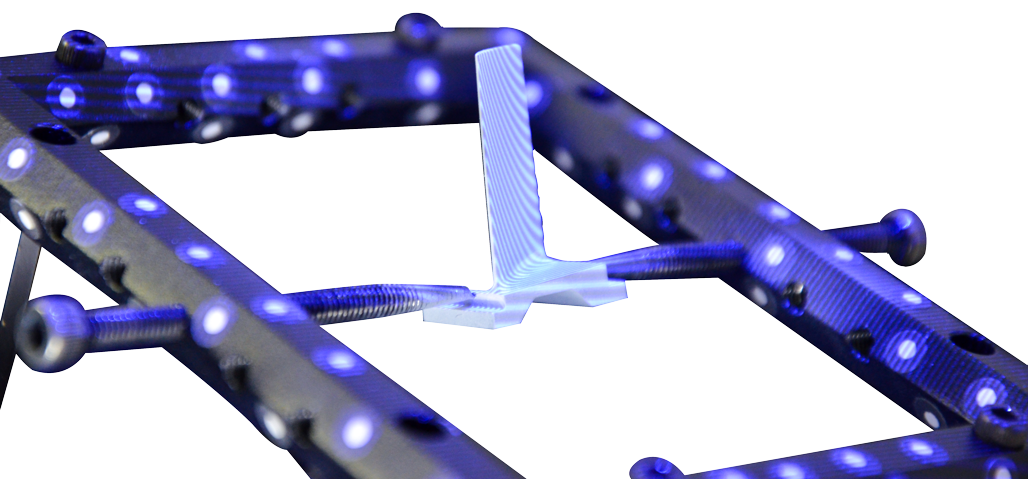

蓝光技术

采用窄带蓝光光源，在图像采集过程中，可有效过滤周围环境光干扰，获得高品质扫描数据。

高精度

采用高性能的硬件模块以及功能强大的三维重建算法，实现了计量级检测需求。

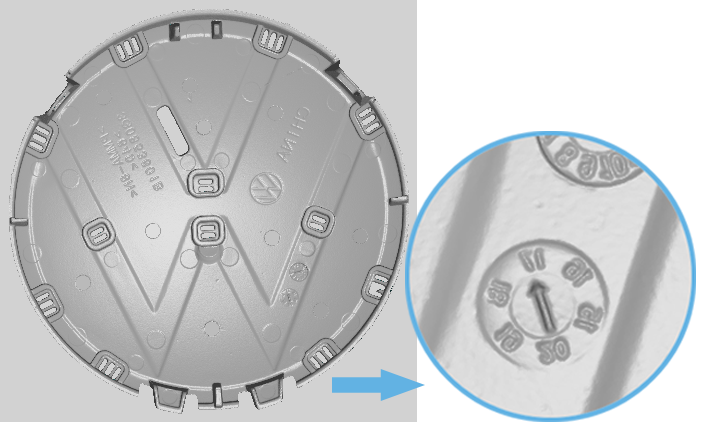

高分辨率

系统搭载890万像素高分辨率相机，可获取高精细特征。

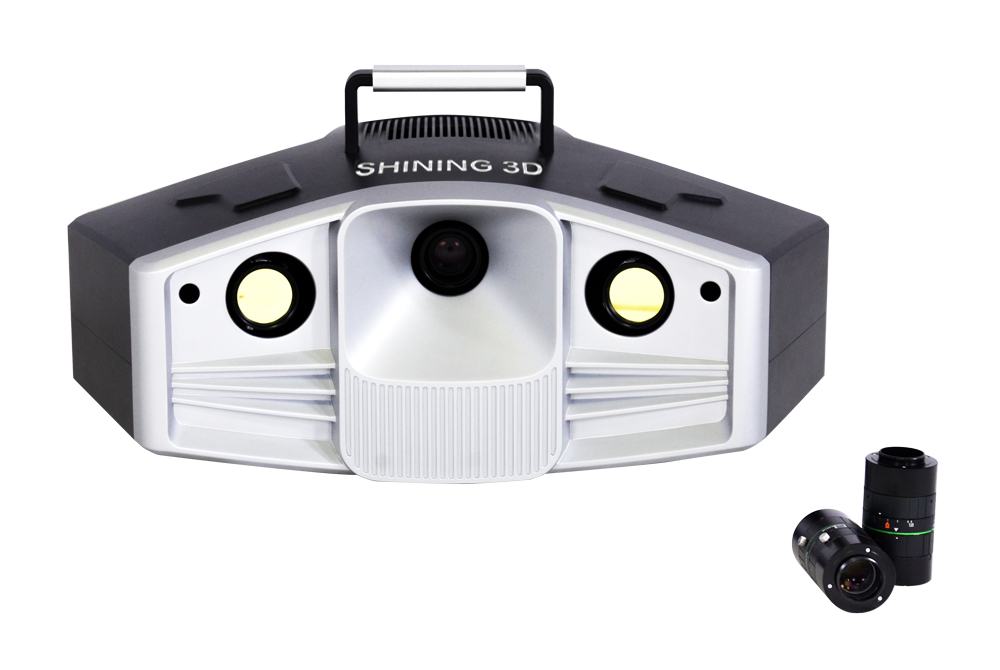

多范围快速切换

采用可更换镜头的蓝光高速高精密数字型投影模块，配置两组用于精细测量的高分辨率工业镜头；
通过快速方便的切换，满足不同范围的测量需求。

产品型号	OptimScan 9M SD 标准型		OptimScan 9M HD 高清型
单面测量范围	400 mm × 220 mm	200 mm × 110 mm	200 mm × 110 mm	100 mm × 55 mm
精度*	0.015 mm	0.01 mm	0.01 mm	0.005 mm
平均点距	0.1 mm	0.05 mm	0.05 mm	0.024 mm
基准工作距	500 mm		310 mm
传感器	2 × 890 万像素
光源类型	蓝光LED
扫描速度	≤ 3 s
扫描方式	非接触拍照式
数据输出格式	导出结果为.asc，.stl等格式，数据输出接口广泛，测量结果可与 NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks等主流三维软件进行数据交互
工作温度	0°C ~ 40°C
工作湿度	10% RH ~ 90% RH
测头重量	7.5 kg
外形尺寸	485 mm x 350 mm x 210 mm
电脑配置要求	操作系统：Win10及以上（专业版），64位；CPU：Intel Core™ i7-11700 或以上；显卡：NVIDIA RTX 3060 或以上；内存：32 GB 或以上；显存：6 GB 或以上

*OptimScan系列产品 ISO 17025 认证：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分标准。基于可追踪球体直径测量数据，对探测误差性能进行评估。在工作范围内，基于可追踪长度标准件，从固定位置视角进行测量，来评估球体间距误差。
